Реверс, остающийся на массеЗакрывание - розовый с фиолетовымОткрывание - розовый с оранжевымна водительской боковине в синем 16-ти контактном разъеме

центральный замок

серый с чёрным (-) на кнопке или плафоне багажника

концевик багажника

жёлтый (-) на водительской боковине (также есть в контакте 5 серого 16-ти контактного разъема на водительской боковине)

концевики дверей

тёмно-синий с бежевым и чёрный с серым на модуле зажигания в верхней части двигателя.Схема зажигания с двумя катушками. тёмно-синий с бежевым может использоваться сам по себе или два провода должны быть объединены через диоды

чёрный с жёлтым (+) на выключателе света или рулевой колонке (также есть в контакте 10 серого 16-ти контактного разъема на водительской боковине)

жёлтый в жгуте от замка

тёмно-синий в жгуте от замка

красный и розовый с чёрным в жгуте от замка (каждый идет через предохранитель 30А)

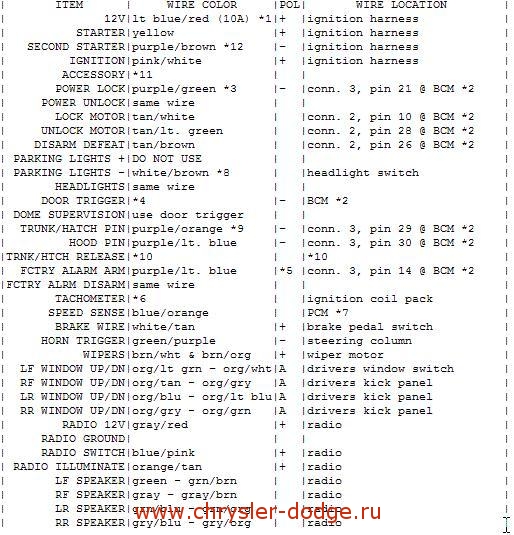

Точки подключения автосигнализации на Dodge Neon 1995

Точки подключения автосигнализации на Dodge Neon
